Руководство по установке купольной радиолокационной системы на лодку

Радиолокационные системы с купольными антеннами достаточно компактны, чтобы устанавливать их на лодках длиной от 18 футов. Я, Джим Хэтч, много лет проводил время на Тихом океане без радиолокационного оборудования. Это случалось в основном из-за отсутствия подходящего места для установки вращающегося сканера или домика, а честно говоря, финансирование также было ограничено в мои молодые годы.

По мере роста доходов я решил модернизировать свою лодку, заказав жесткий верх для своего 21-футового катера с центральной консолью, что сделало возможным установку радиолокационного домика. Я до сих пор содрогаюсь от воспоминаний о тех ранних годах без радара. В нынешних условиях, когда я веду навигацию в плотном тумане, способным значительно ухудшить видимость и безопасность, наличие радара стало необходимостью. Кроме того, он обеспечивает более безопасное плавание в ночное время. К счастью, современные радиолокационные системы от таких брендов, как Furuno, Garmin, Lowrance, Raymarine и Simrad, доступны по разумной цене и относительно легки в установке.

Несмотря на то, что для установки вращающегося сканера или домика все же требуется высокое монтажное место, системы с купольными антеннами достаточно компактны для лодок длиной от 18 футов. Большинство из них совместимы с многофункциональными дисплеями, избавляя вас от необходимости выделять место для отдельного экрана на штурманском месте. Вдобавок, цифровые радиолокационные системы потребляют значительно меньше энергии, чем старые магнетронные модели.

В рамках данного проекта я установил радиолокационную систему с купольной антенной Lowrance Halo20 диаметром 20 дюймов и дальностью 24 мили на своем 21-футовом катере. Она заменила старую систему Lowrance Broadband 4G. Я подключил радом к уже существующему многофункциональному дисплею Lowrance HDS-12 Live, который имеет два порта Ethernet и совместим с этой моделью радара. Halo20 обладает функциями технологии импульсной компрессии, MARPA для отслеживания целей и другими современными возможностями, и при этом является самой бюджетной радиолокационной системой от Lowrance.

Уровень навыков: 2 из 5 Время на завершение: Приблизительно 3-4 часа

Инструменты и материалы: - Lowrance Halo20 с технологией импульсной компрессии - Уголок для радара Edson, 6 дюймов - Система Blue Sea CableClam No.1002 - Электрик-просветитель - Запасной провод (или шнур для протягивания) - Электрическая лента - Набор рожковых и торцевых ключей - Крутящий момент ключ - Инструмент для обжима - Электродрель и сверла - Отвертка с крестовым шлицем - Зажимы и крепления для них (для закрепления кабелей)

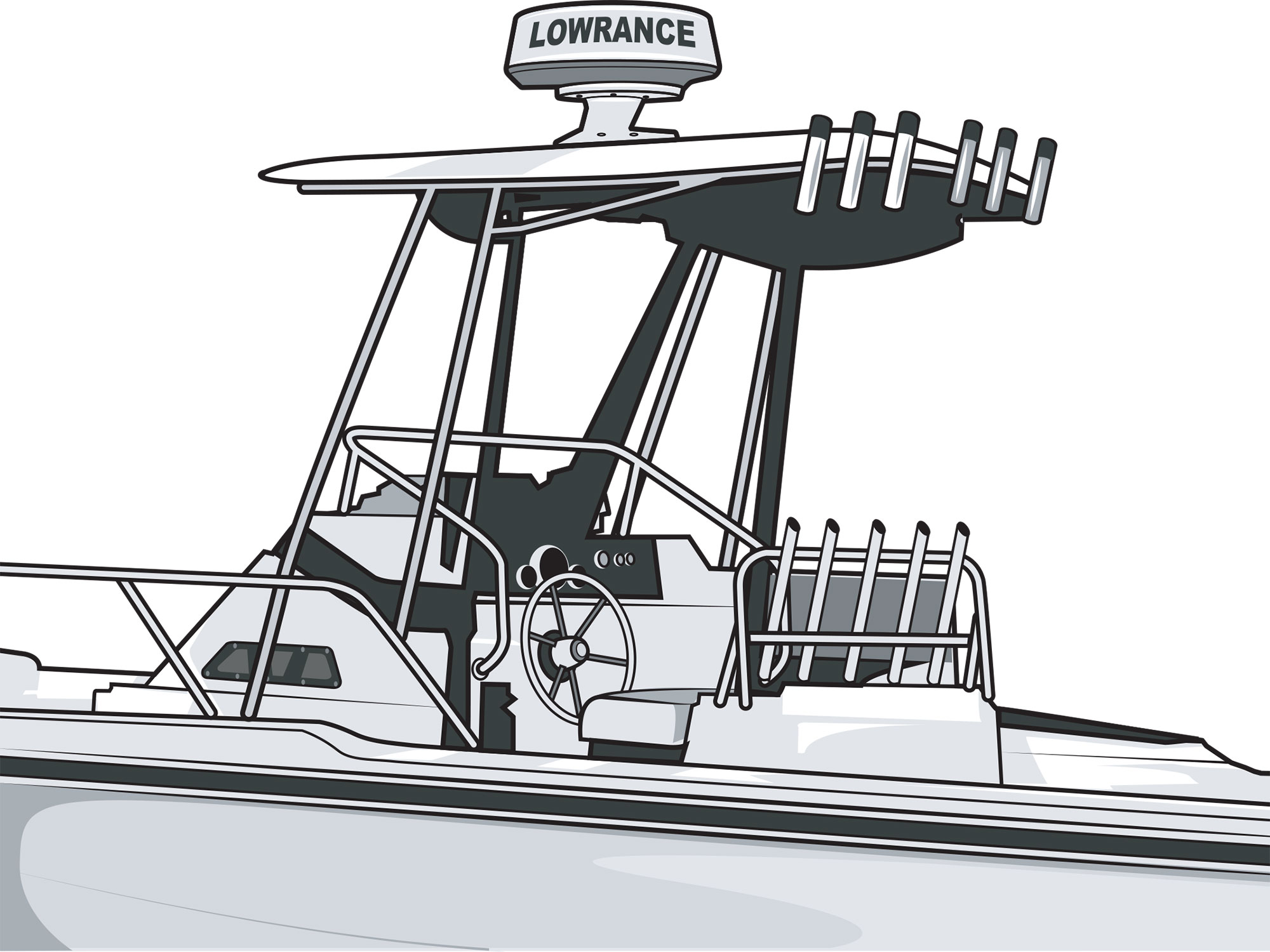

Радиолокационный купол необходимо устанавливать высоко над центральной линией лодки. В данном случае мы выбрали жесткий верх. Учитывая высокую чувствительность радара, мы подняли купол на 6-дюймовом пьедестале (который уже был закреплен на T-top), чтобы луч мог очистить линию крыши. Шаблон крепления для 4G и Halo20 совпадает. Доставленный 16,4-футовый радиолокационный кабель имел достаточную длину, чтобы дотянуться от купола до задней части штурманского места. Мы также проверили, чтобы вентиляционное отверстие в задней нижней части купола не было перекрыто.

Совет: Подъемники для радара доступны от Edson ($322 за 6-дюймовый задний угол; edsonmarine.com) и Seaview ($422.74 за 5-дюймовый задний угол; seaviewglobal.com).

Чтобы защитить Ethernet проводку либо разъем RJ45, прикрепите шнур для протягивания к более прочной внешней оболочке кабеля.

При прокладке кабеля соедините «связывающую линию» (или шнур для протягивания), чтобы провести радиолокационной соединительный кабель от купола вниз через соответствующие рукава и стойки на T-top, чтобы разъем RJ45 Ethernet оказался в задней части штурманского пространства. Для предотвращения повреждений проводов Ethernet или разъема RJ45, прикрепите шнур до надежной оболочки кабеля, используя небольшие кабельные зажимы, а также закрепите провода и разъем RJ45 скотчем на линии, чтобы они не застрянули.

Совет: Чтобы гарантировать водонепроницаемость входа кабеля на крыше жесткого верхней, я использовал водонепроницаемую проходку Blue Sea Systems CableClam No.1002. Закрутите каждый болт в крепежные отверстия купола и затяните с моментом от 8,9 до 13,3 фунт-футов.

Перед тем, как прикрутить купол, подключите разъем соединительного кабеля к гнезду на нижней стороне купола.

Наличие радиолокационных систем на лодках обеспечивает дополнительную безопасность и уверенность в условиях ограниченной видимости. Исследования показывают, что использование радара значительно снижает риск столкновений на воде.

Я, Джим Хэтч, напоминаю вам о важности радиолокационных технологий для безопасного плавания!
