Интеграция электрического saildrive SDe: требования к механике, батарее и бортовой электрике

15 Окт 2026

Два электрических привода рядом с парусной яхтой

Механическая совместимость с YM/GM базой и ограничения

SDe — серия электрических saildrive от Yanmar представляет собой цельный модуль, в котором редуктор, электрический мотор и электронный контроллер объединены в одном корпусе и рассчитаны на работу с типовой базой креплений двигателей Yanmar серий YM/GM. По данным производителя, для многих серийных парусных яхт замена традиционного дизеля на SDe может требовать минимальной механической доработки опорной плиты и креплений: геометрия посадочных отверстий и основные осевые взаимосвязи находятся в проектных пределах, близких к существующим YM/GM-интерфейсам.

Интегрированная конструкция сокращает объём работ по прокладке отдельных узлов: мотор, контроллер и редуктор находятся в одном корпусе, поэтому уменьшается длина кабельных трасс и число внешних соединений. Это снижает сложность рефита по сравнению с системами, где мотор и контроллер устанавливаются раздельно и требуют развёрнутой проводки и монтажа охлаждающих контуров.

Ограничения совместимости, отмеченные в доступных материалах, включают электрические требования (номинальное напряжение SDe — около 48–51,2 В) и варианты мощностей (7, 10, 15 кВт). Это требует адаптации бортовой энергетики и распределения кабелей с учётом соответствующих токов и сечения проводников. Кроме того, в открытых описаниях отсутствует детальная информация по сертификации и гарантийным условиям, поэтому заявленный «plug-and-play» вариант нужно проверять применительно к конкретной модели яхты и документации при инсталляции.

Расчёт требуемой ёмкости батареи для типичных сценариев

При выборе аккумуляторной ёмкости для судна с SDe ключевой исходной величиной являются режимы мощности и профили использования. В качестве примера: запись испытания на Saffier 33 показывает работу SDe в режиме около 2,5 кВт и остаток заряда 80% после двух часов. На этой основе можно сделать расчёт ёмкости для трёх практических сценариев.

Краткая методика: для требуемой ёмкости в кВт·ч умножайте мощность на время работы и учитывайте коэффициент глубины разряда (DoD) и потери в контроллерах/кабелях. Поскольку SDe рассчитан на работу при 48–51,2 В, удобнее вести расчёт в ватт‑часах и переводить в требуемый банк аккумуляторов с учётом допустимого DoD (для литий‑ионных систем обычно 80–90%, для свинцово‑кислотных — существенно меньше, обычно около 50%).

Примерные расчёты (ориентировочно):

- Портовое манёврование: 2 часа при 2,5 кВт → 5 кВт·ч. Чтобы не разряжать литиевый банк ниже 20% (DoD 80%), потребуется ≈6,25 кВт·ч установленной ёмкости.

- Крейсерская экономичная ходкость: 4 часа при 2,5 кВт → 10 кВт·ч → с учётом DoD 80% требуется ≈12,5 кВт·ч установленной ёмкости.

- Резерв/аварийный запас (примерно 8 часов работы на минимальной поддержке): 8 ч × 1,5–2 кВт → 12–16 кВт·ч, что даёт банк порядка 15–20 кВт·ч при литий‑ионной системе с учётом запаса и потерь.

Важно: расчёты опираются на данные теста Saffier 33 для режима 2,5 кВт и на диапазон напряжений SDe; исходный материал не раскрывает тип использованной батареи, температуру, ветровые и ходовые условия и дополнительные борту‑нагрузки. Для конкретного судна требуемая ёмкость может существенно отличаться: более тяжёлые яхты, повышенные крейсерские скорости или длительные манёвры в ветру потребуют увеличения ёмкости.

Приведённая таблица‑ориентир для литий‑ионного банка (DoD 80%) и опорного напряжения 48 В:

- Манёвр 2 ч @2,5 кВт → ≈6,25 кВт·ч установленной ёмкости.

- Крейсер 4 ч @2,5 кВт → ≈12,5 кВт·ч.

- Длинный резерв (8–10 ч средне ≈1,5–2 кВт) → ≈15–20 кВт·ч.

Эти ориентиры не заменяют расчёт, учитывающий фактическое потребление всех систем судна, профиль ветра и сценарии эксплуатации.

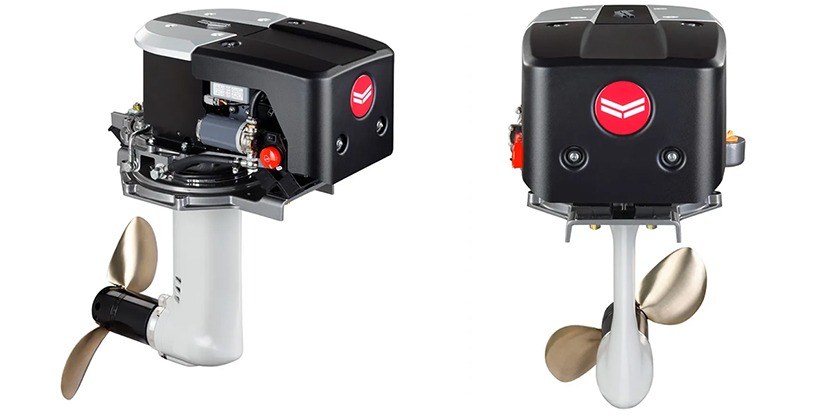

Материал события. Источник фотографии

Электрический привод показан с двух ракурсов

Требования к зарядным системам и интеграции с EMS

Внедрение SDe требует не только физической установки привода, но и интеграции в бортовую энергетическую систему: номинальное напряжение (48–51,2 В) определяет требования к инверторам, зарядным устройствам, BMS и кабельной инфраструктуре. Для безопасной и эффективной работы необходим контроллер зарядки, соответствующий типу аккумуляторов, и система управления энергией, балансирующая заряд/разряд между бортовыми нагрузками, зарядными источниками и двигателем.

Типичные источники зарядки для судна с SDe: береговая зарядка (AC→DC), бортовые генераторы (если сохраняются), рекуперация от регенеративного режима (если поддерживается) и солнечные/ветровые установки. Материалы по SDe подчёркивают необходимость продуманной электрификации бортовой системы при планировании рефита: без адекватной зарядки и управления запас энергии остаётся узким местом для использования электрического привода в морских рейсах.

Интеграция должна предусматривать защиту от короткого замыкания, согласование предохранителей и автоматических выключателей по пиковым токам при запуске/торможении мотора, а также правильное сечение кабелей для токов зарядки и разрядки. При полной мощности 15 кВт пиковые токи при ~48 В достигают сотен ампер, что предъявляет жёсткие требования к сечению кабелей, их длине и прокладке в трюме.

Для надёжной работы рекомендуется внедрить центральную систему управления энергией (EMS) или интегрировать существующие NMEA/Net‑сети с BMS и инверторами, чтобы получать телеметрию по уровню заряда, току и потреблению в реальном времени и автоматически оптимизировать режимы зарядки и движения. Открытые источники отмечают демонстрации решений EMS на выставках, что отражает растущую потребность в таком уровне интеграции.

Тепловой менеджмент и обслуживание замкнутой масляной системы

Одной из ключевых особенностей SDe является замкнутая масляная система: масло одновременно смазывает шестерни leg‑части и служит охладителем для мотора и контроллера. Такая схема устраняет необходимость в заборе морской воды для охлаждения электрических компонентов, что снижает риск коррозии и засорения внешних теплообменников.

Преимущество замкнутой масляной схемы — закрытая гидравлическая среда, которая упрощает монтаж и уменьшает количество внешних трубопроводов. Однако это накладывает требования к регулярному обслуживанию масла: замена и проверка уровня, контроль содержания воды, деградации и загрязнений, а также контроль температурного режима масла при нагруженных режимах. В опубликованных материалах Yanmar указано, что замена масла предусмотрена как основная процедура обслуживания, но подробных интервалов и регламента в открытых описаниях не приводится.

Требующие внимания вопросы: допустимый температурный диапазон масла при длительных нагрузках, эффективность теплообмена между мотором/контроллером и масляным контуром, а также способы отвода тепла (радиатор/маслоохладитель). Поскольку система не использует морскую воду, проектировщику судна следует предусмотреть удобные места для доступа к масляному контуру и возможность замены внешнего теплообменника.

Также остаются открытыми вопросы по ресурсам электронных компонентов и влиянию морской вибрации и солёного воздуха на уплотнения и электрические соединения внутри единого корпуса. Описания подчёркивают преимущество «без морской воды», но не содержат детальных данных по интервалам обслуживания электрических частей или ожидаемому ресурсу уплотнений в реальных условиях.
