Установка холодильного агрегата Dometic CSX 200: пошаговое руководство

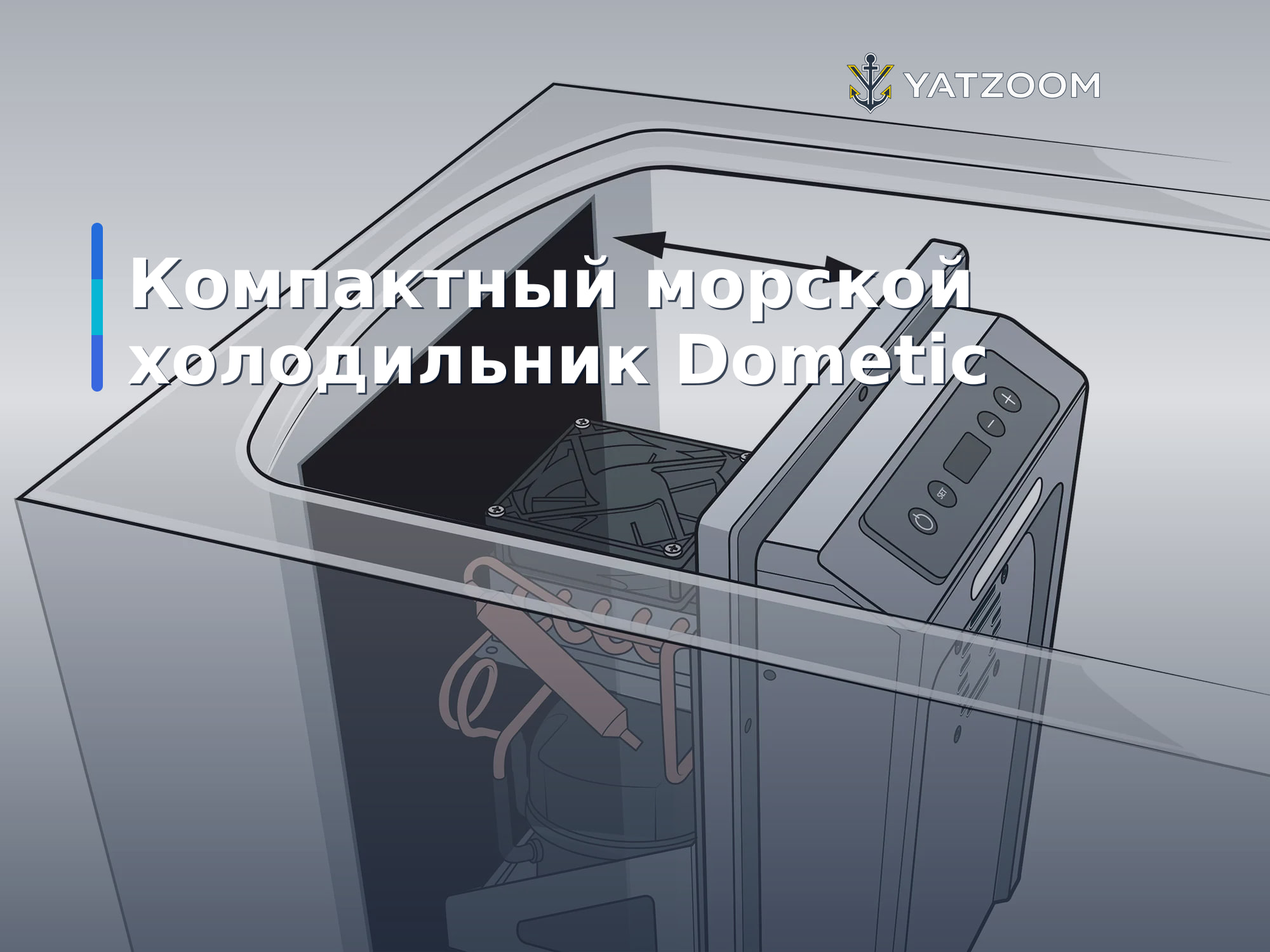

Холодильный агрегат Dometic CSX превращает изолированные отсеки на борту в холодильники. Как отмечает Джим Хэтч, морской холодильник — это надёжное решение для поддержания прохлады напитков и предотвращения порчи продуктов. В условиях ограниченного пространства на некоторых лодках обычные бортовые холодильники могут не подойти; альтернативой служит охлаждающий ящик со льдом. Сейчас доступна ещё одна опция: линейка компактных холодильных агрегатов Dometic CSX, позволяющая преобразовать изолированные отсеки в холодильные без применения труб и муфт. Установка агрегата CSX — выполнимая задача своими силами. Устройство работает от 12 или 24 В постоянного тока. В этом руководстве рассматривается установка Dometic CSX 200, самой компактной модели серии Cold Machine, в встроенный изолированный ящик на 25-футовой лодке Sea Fox.

CSX 200 способен эффективно охлаждать отсеки объёмом до 7 кубических футов — этого достаточно для рассматриваемого ящика. Он оснащён электронным термостатом с диапазоном до 32 °F (примерно 0 °C) и потребляет около 5 А при 12 В. Агрегат также снабжён светодиодной подсветкой. Ниже — подробности установки.

Уровень навыков: 3 из 5 Время выполнения: около 4–5 часов

Необходимые инструменты и материалы:

- Dometic CSX 200 Series Cold Machine (934,99 $)
- Рулетка
- Тонкий картон (для создания шаблона)
- Ножницы, канцелярский нож и пробойник (для шаблона)
- Маркер или карандаш
- Малярная лента (для крепления шаблона)
- Электролобзик
- Дрель и набор сверл
- Отвёртка Phillips
- Морской герметик
- Морской провод и автоматический выключатель
- Клеммы «лопатка» и кольцевые клеммы с термоусадочными гильзами
- Паяльная горячая воздушная пушка/фен

Перед началом установки сопоставьте размеры CSX 200 с внутренними измерениями отсека. Общие габариты CSX 200: ширина 10,12 дюйма, высота 13,78 дюйма и глубина 8,86 дюйма. Для монтажа требуется примерно 5,75 дюйма свободного пространства за монтажной поверхностью; вырез под агрегат должен быть 8,03 дюйма в ширину и 8,27 дюйма в высоту. Убедитесь, что входное отверстие достаточно велико для заноса агрегата; в некоторых случаях потребуется снять крышку люка.

В рассматриваемом случае шаблон для выреза в комплекте отсутствовал, поэтому его сделали из тонкого картона: обрезали картон по контуру лицевой панели агрегата и отметили отверстия для монтажных винтов. Шаблон прикрепили к монтажной стенке малярной лентой и вырезали контур канцелярским ножом.

Перед выполнением выреза проверьте, чтобы в задней части стенки не было проводов или шлангов. Сначала просверлите отверстие диаметром 1/2 дюйма в каждом внутреннем углу контура выреза, затем с помощью электролобзика выполните вырез размером 8,03 x 8,27 дюйма. Сделайте шаблон под шесть монтажных винтов и выполните фаски на местах сверления, чтобы снизить риск откалывания гелькоута.

После подготовки выреза аккуратно установите CSX 200 на место и закрутите прилагаемые монтажные винты. Нанесите морской герметик по контуру монтажной поверхности и ввинтите агрегат, избегая перетягивания винтов, чтобы не повредить корпус.

Завершив монтаж и подключение к электропитанию с соблюдением правил безопасности (подключение морского провода, установка автоматического выключателя и корректная опрессовка клемм), можно ожидать надёжное и эффективное охлаждение на борту. Благодаря простоте установки и компактному размеру CSX 200 подходит для большинства лодок.

Мнение автора: агрегаты Dometic могут стать полезным дополнением для морских путешествий, обеспечивая удобство и помогая сохранять продукты свежими.
