Влияние дизельного топлива на металлические компоненты: угроза коррозии

Обслуживая свою лодку, владельцы должны учитывать влияние дизельного топлива на топливопроводы и другие металлические компоненты. Исследование, которое проводилось на протяжении 32 месяцев, продемонстрировало изменчивость состава дизельного топлива, что может привести к коррозии некоторых металлов. Каждый из образцов дизеля демонстрировал различные уровни воздействия на латунь, медь и алюминий.

По результатам испытаний, лишь один экземпляр с латунным компонентом проявил заметные коррозионные повреждения. Интересно, что акриловые ножки подставки также подверглись воздействию, подтверждая изменение химического состава топлива. Как показывает практика, необработанное дизельное топливо при наличии неблагоприятных условий способно вызывать коррозию баков и топливопроводов.

При этом появление шлама и устаревание топлива могут вызывать больше вопросов, чем его коррозийные свойства. В условиях длительного хранения, даже 50 галлонов топлива могут оставаться в баке на протяжении многих лет, что требует актуального анализа состояния этого топлива. Например, как уже упоминалось в предыдущем исследовании "Присадки против смол и шлама", главной причиной образования смол в E10 бензине стало сочетание меди и цинка вместе с присутствием воды. Это проявляется в ионах, которые образуются в результате коррозии следовых металлов и способствуют образованию шламов.

В стандарте ASTM D975 говорится, что медь и её сплавы негативно влияют на стабильность топлива, что приводит к образованию меркаптиновых гелей, а цинковые покрытия могут взаимодействовать с водой, усугубляя проблемы с фильтрацией. Дизель менее подвержен резким изменениям, однако долгосрочное хранение топлива в контакте с меди и цинком приводит к образованию шлама.

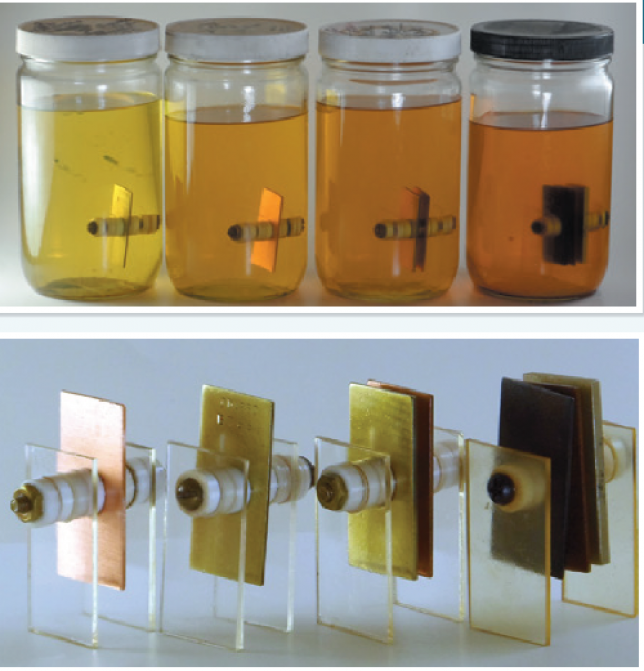

Для анализа влияния различных металлов на дизельное топливо мы разместили образцы с различными металлическими частями. Все образцы были герметично закрыты для исключения загрязнений. В результате тестирования образец с одним латунным элементом показал минимальные изменения, тогда как медь привела к заметному потемнению топлива. Особенно это наблюдалось при сочетании меди и цинка, что ускоряло изменения цвета и запаха, а уровень pH упал до 5, что также усугубило коррозионные процессы.

При этом сам алюминий не продемонстрировал коррозию, что указывает на специфическое воздействие на латунь из-за изменений в химии топлива.Рост уровня шлама был устойчиво медленным до определенного момента, после которого происходили резкие изменения.

Эти результаты показывают, что пользователи, которые регулярно расходуют топливо, переживают гораздо меньше беспокойства по поводу образования шлама, чем те, кто использует его в малых объемах и имеет в системе медные трубы. Полезно понимать, что коррозия может быть связана не только с качеством топлива, но и с особенностями самих топливных систем.

Таким образом, владельцам лодок важно внимательно следить за состоянием топлива, особенно при длительном хранении, и учитывать, какие материалы используются в топливопроводах. Это может помочь избежать неприятных последствий, связанных с коррозией и образованием шлама.
